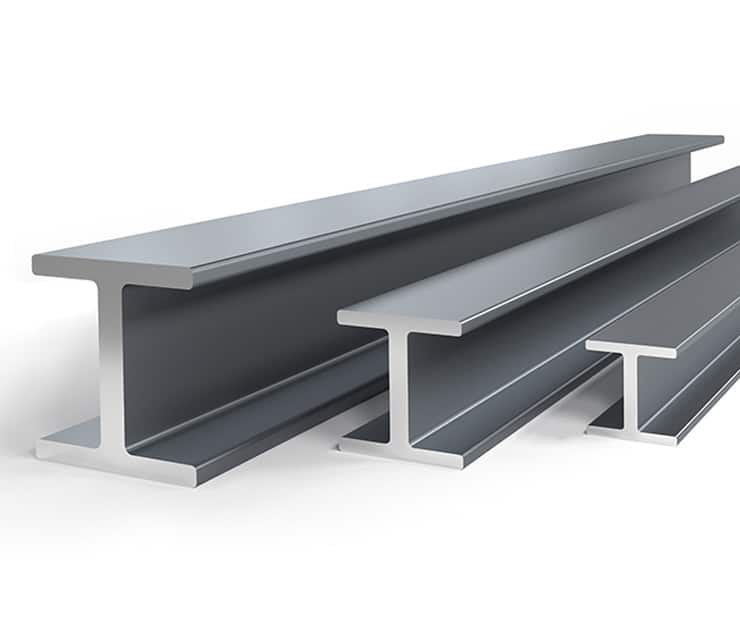

1. THÉP HÌNH CHỮ H LÀ GÌ?
Thép hình chữ H là loại thép hình có mặt cắt ngang giống như hình chữ H với chiều dài cánh và bụng bằng nhau. Do có kết cấu cân bằng nên đây là loại thép có khả năng chịu lực tốt nhất trong số các loại thép hình, nên thường được sử dụng trong công nghiệp như chế tạo khung máy móc, cột, tháp cẩu, nhà tiền chế,…
2. THÔNG SỐ CHI TIẾT
Chiều dài: 6 – 12 (m).
Chủng loại: H100 – H900.
Mác thép: SS400.
Tiêu chuẩn: JIS G3101- 2010, JIS G3101- 2015.
Thương hiệu: An Khánh, Posco, Huyndai, Malai.
| H (mm) | B(mm) | t1(mm) | t2 (mm) | L (mm) | W (kg/m) |
| 100 | 55 | 4.5 | 6.5 | 6 | 9.46 |
| 120 | 64 | 4.8 | 6.5 | 6 | 11.50 |
| 150 | 75 | 5 | 7 | 12 | 14 |
| 198 | 99 | 4.5 | 7 | 12 | 18,2 |
| 200 | 100 | 5,5 | 8 | 12 | 21,3 |
| 250 | 125 | 6 | 9 | 12 | 29,6 |
| 298 | 149 | 5.5 | 8 | 12 | 32 |
| 300 | 150 | 6,5 | 9 | 12 | 36,7 |
| 346 | 174 | 6 | 9 | 12 | 41,4 |
| 350 | 175 | 7 | 11 | 12 | 49,6 |
| 396 | 199 | 7 | 11 | 12 | 56,6 |
| 400 | 200 | 8 | 13 | 12 | 66 |
| 446 | 199 | 8 | 13 | 12 | 66,2 |
| 450 | 200 | 9 | 14 | 12 | 76 |
| 496 | 199 | 9 | 14 | 12 | 79,5 |
| 500 | 200 | 10 | 16 | 12 | 89,6 |
| 500 | 300 | 11 | 18 | 12 | 128 |
| 596 | 199 | 10 | 15 | 12 | 94,6 |
| 600 | 200 | 11 | 17 | 12 | 106 |
| 600 | 300 | 12 | 20 | 12 | 151 |
| 700 | 300 | 13 | 24 | 12 | 185 |
| 800 | 300 | 14 | 26 | 12 | 210 |
| 900 | 300 | 16 | 28 | 12 | 240 |
Ghi chú:
- H: Chiều cao tiết diện (mm)
- B: Chiều rộng cánh (mm)
- t1: Chiều dày thân (bản bụng).
- t2: Chiều dày cánh (mm)
- L: Chiều dài cây thép (m)
- W: trọng lượng (kg/m)
3. ƯU ĐIỂM
Khả năng chịu lực tốt: Thép H có kết cấu cân bằng và chắc chắn, độ chịu lực tốt, không bị cong vênh, biến dạng khi chịu áp lực hay chịu tải trọng lớn.
Kích thước đa dạng: Cung cấp nhiều kích thước và kiểu dáng khác nhau, phù hợp với nhiều mục đích sử dụng cụ thể.
4. ỨNG DỤNG
Một số ứng dụng phổ biến của thép hình H trong hiện nay như sau:
- Xây dựng cầu đường, đặc biệt là xây cầu.
- Xây dựng nhà thép tiền chế, làm đòn cân.
- Thiết kế các kết cấu tháp, cột điện cao thế.
- Làm cọc nền móng cho nhà xưởng.
Liên hệ ngay với Tôn Thép Nguyễn Danh qua số hotline 0913 425 716 hoặc 0932 467 337 để được tư vấn và báo giá nhanh nhất!
